TPZ60节段拼装架桥机

发布日期:2016-08-18

产品性能介绍:

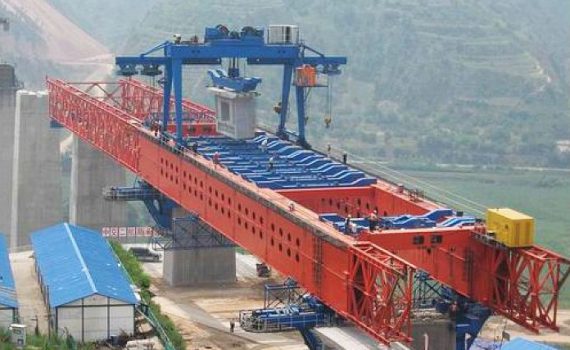

下行式TPZ60节段拼装架桥机用于太中银铁路

技术参数或要求

架设跨度

  • 60m(也可适应30m、45m跨)

工作纵坡

  • ±3%

桥梁横坡

  • 2%

最小工作平曲线半径

  • 1500m

起重天车数量、额定起重能力(不含吊具重量)

  • 1台/160t

最大节段长度

  • 4.7m

节段高度/宽度

  • 5.0m/9.4m

起重天车最大起升高度(吊具以下)

  • 20m

起重天车起升速度(额定荷载)

  • 0~3m/min

主梁挠跨比

  • <1/700

主起重天车纵向移动速度(额定荷载)

  • 0~15m/min

整机最大横移速度

  • 0.5m/min

运梁平车走行速度(额定荷载)/(空载)

  • 1-1.5/2 km/h

整机纵移速度

  • 0~1m/min

吊具自主旋转

  • 360°

起重小车横向调整最大距离

  • ±0.7m

最大悬挂重量/节段数

  • 2000t/13(未计吊具)

喂梁方式

  • 从尾部喂梁和下部提升两种方式
